R
|
A
|
B
|
C
|
D
|
E
|
 |
|||||
600R
|
1450
|
1290
|
1200
|
600
|
1250
|
|
|||||
800R
|
1650
|
1690
|
1600
|
800
|
1450
|
|
|||||
R
|
A
|
B
|
C
|
D
|
G
|
H
|
|
||||||
600R
|
1200
|
1270
|
930
|
1400
|
1950
|
800
|
|
||||||
800R
|
1600
|
1670
|
1130
|
1800
|
2150
|
800
|
|
||||||
キャタピラー駆動により直線駆動方式を採用しております。また、機械部及びチェン部保護の為、安全装置としてシャーピンハブを取り付けておりますので、オーバーロードを完全に防ぎます。
熱環境、腐蝕性雰囲気、減摩性粉塵中での各種コンベヤ給油に威力を発揮します。
| ドライスライドシステムのメリット |
| ①駆動電流値の減少（実績比10～40%ダウン） |
| ②油の落下等がなくなり不良率が減少する。 |
③摩擦による金属音がなくなり装置の耐用年数が延長される。 |
| ④トロリー、チェンラインはクリーンになる。 |
| ⑤保全費用の削減 |
| 本給油装置は、その作動原理とシステムにより、日・米特許を得ております。 U.S.A PAT.3934600 JAPAN PAT 965006 |
| システム概要 |
|
| 本装備は、攪拌ユニット、制御ボックス、給油ヘッドより構成され、攪拌ユニットはタンク内のドライスライドを攪拌し、完全に均質化して、その背圧を利用して給油ヘッドではリミットスイッチが、チェンやベアリングを通過をキャッチし、制御ボックスに信号が送られます。 信号を受けた制御ボックスではパルスリレーにより通電時間をコントロールして電流を電磁弁に流し、その作動によって給油ノズルから微少量のドライスライドが注出されるしくみになっています。 |
| 機器の構成 |
|
| ●攪拌ユニット |
| 攪拌ユニットは、モーター（200V、300V、3相）・ポンプ・フロートスイッチ・圧力スイッチ・サービスバルブ等により構成されています。ドライスライドはポンプの作動による攪拌と同時に送油ヘッドに送られ又、リターンチューブによりタンク内に戻され、攪拌と循環を繰り返します。 |
| ●給油ヘッド |
| 標準として、１個又は２個のリミットスイッチが、給油点の検出のために装備され、ラインの必要個所に、一定量にコントロールされたドライスライドを電磁弁により給油します。 電磁弁には普通4～6本のノズルが設けられており、又1台の給油装置に6個程度の迄の電磁弁を取り付けることが出来ます。 |
| ●制御ボックス |
| 自動給油装置の全機能は、ボックス上面の操作パネルに設けられたスイッチ類により、コントロールされます。 |
| ドライスライド使用例 |
|
| 耐熱潤滑［松下電器産業（株） 洗濯機事業部］ 塗装用オーバーヘッドトロリーコンベヤー （全長：220m 乾燥炉の温度：220～230℃） ■使用前 定期的にトロリーベアリングを外し洗浄、グリース、再充填を行っていたが、グリースの熱硬化による回転不良は避ける事が出来ず金属音や振動が目立っていた。又、コンベヤーラインが油やグリースで汚れており製品の汚染に連なっていた。 ■使用後 1）保全費用が90%ダウン 2）製品の汚染率が1/3に減少 3）金属音や振動がなくなり、装置の耐用年度が数倍に延長出来る。 4）駆動モーターの電力消費量が20%節減。 5）トロリーラインがクリーンになった。 |
|
| 耐熱潤滑［スミリン合板工業（株）］ 合板乾燥オーブン （全長：77m×12本 炉内温度：100℃） ■使用前 合板の乾燥用オーブンはチェンに直接製品が触れるため、給油はされていない。この為、チェン、スプロケット、走行レールの摩擦が著しい。 ■使用後 1）機械の運転音が極端に静かになった。 2）チェンのシャクリが止まり、機械全体の振動がなくなった。 3）スプロケットの交換（従来は2ヶ月毎）が不要となった。 |
重量：0.6kg
重量：0.6kg
重量：0.25kg
重量：0.25kg
重量：1.8kg/M
自由なレイアウトが可能
省力化と生産性の向上を図る
Uベヤー KU-5型
KU-5型は中量物の搬送コンベヤーとして、設計されたコンベヤーです。
1ハンガー当たり荷重が25kgと中量物搬送に最適なコンベヤーです。
各部はユニット化され、自由なレイアウト、短い据付工期で経済的に優れ、省力化そして生産性の向上を図ります。
| 特長 |
●ムダのない理想的なレイアウトが可能
搬送経路を自由につくることができ、工場内のデッドスペースをムダなく利用することが出来ます。
●人の近づけない危険な作業工程でも活躍
高温、低温、さらに薬品などによる人体に外を及ぼす作業工程にも人手に替わって活躍します 。
●ユニットシステムで据付が容易で工期が短い
各部がユニット化され標準部品だけであらゆる工場にあわせたレイアウトが出来ます。また据付工期も短く、さらにユニット式で改造、移設、修理も簡単です。
●低コストと人員削減、そして生産向上を図る
Uベヤーは軽量化による工期の短縮を実現した経済的なコンベヤーです。
さらにコンベヤー導入による人員削減と生産性向上の確かなメリットを発揮いたします。
| 用途 |
軽・重電機メーカー及びその関連産業、自動車メーカー及びその関連産業、陶磁器・瓦メーカー、農機具メーカー、食品メーカー及びその関連産業、クリーニング業界、スチール家具メーカー、木工製品、繊維（含既製服）メーカーなどの搬送、組立、塗装、メッキ、等のラインで活躍します。
| 仕様 |
|
||
チェンの最大使用張力
|
500kgf以内 | |
|
||

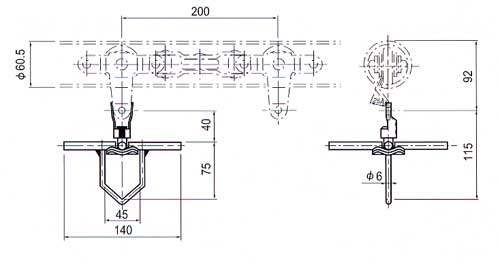

チェンの吊下げピッチ
|
200mmの倍率 | |
|
||
1ハンガー当たり荷重
|
25kg/MAX | |
|
||
2点吊り荷重
|
50kg/MAX | |
|
||
水平
昇降 |
曲率半径 | 600R、800R |
|
||
| 屈曲半径 | 30°、45°、60°、90°、180° | |
|
||
| ◆チェン | 150m | ◆曲がりレール | ||||||||||||||||||||||||||||
| ◆直管 | 136m |
|
||||||||||||||||||||||||||||
| ◆クランプ | 80個 | |||||||||||||||||||||||||||||
| ◆スリーブ | 80個 | |||||||||||||||||||||||||||||
| ◆駆動部 | １式 | |||||||||||||||||||||||||||||
| ◆点検部 | １式 | |||||||||||||||||||||||||||||
| ◆給油装置 | １式 | |||||||||||||||||||||||||||||
| ◆テークアップ | 内１個 | |||||||||||||||||||||||||||||
| ◆スリーブ | R前後150m/m、駆動部前後、テークアップ前後、直接部定尺（4m）毎に必要（図中の●） | |||||||||||||||||||||||||||||
| ◆駆動部 | ２HP、三木変速1:3、減速機TANY 1/100 1/1800 | |||||||||||||||||||||||||||||
