立、横ともオープンベアリングにて、グリースは封入しておりません。必ず自動給油装置と合わせてご使用下さい。塗装ラインには最適です。
（オープンベアリング、グリス無し）
重量：5.2kg/M

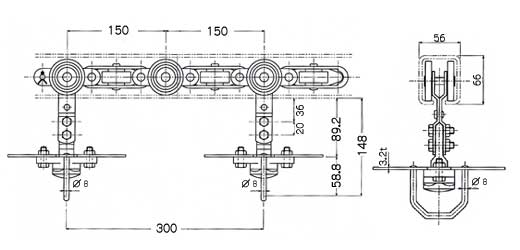

チェンリンクと一体の固定羽根付きタイプです。塗装ライン等のインデックス、自転舞等の取付けに最適です。
（オープンベアリング、グリス無し、Tアタッチ付）
重量：5.4kg/M
立、横とも耐熱グリースを封入したベアリング入り構造にて、走行性能は抜群。
（縦、横グリス入りベアリング）
重量 ：5.2kg/M
チェンリンクと一体の固定羽根付タイプです。インデックス、自転舞等の取付けに最適です。
（グリス入りベアリング・Tアタッチ付）
重量：5.4kg/M
Zベアーのレールは直レール4Mを標準仕様としています。

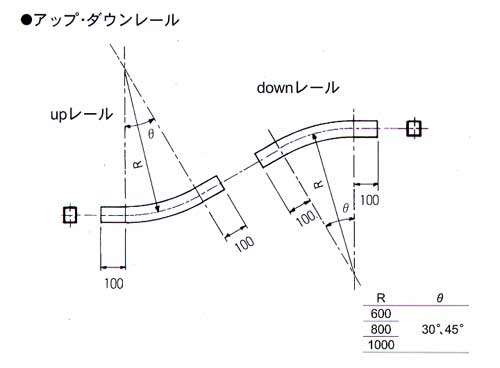

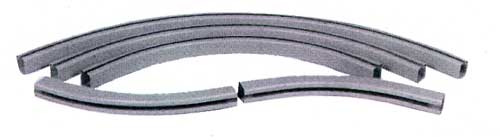

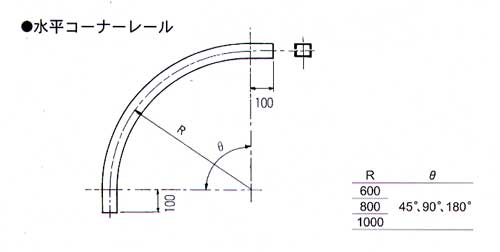

各種のコーナー、アップ、ダウンレールを用意しています。
| R | A | B | C | D |
| 600R | 1200 | 850 | 1280 | 800 |
| 800R | 1600 | 1050 | 1680 | 800 |
| 1000R | 2000 | 1250 | 2080 | 1200 |
| R | A | B | C | D | G | H |
| 600R | 1200 | 1270 | 930 | 1400 | 1950 | 800 |
| 800R | 1600 | 1670 | 1130 | 1800 | 2150 | 800 |
| 1000R | 2000 | 2070 | 1330 | 2200 | 2350 | 1400 |
R
|
A
|
B
|
C
|
D
|
E
|
600R
|
1200
|
1500
|
800
|
1400
|
1270
|
800R
|
1600
|
1700
|
800
|
1800
|
1670
|
1000R
|
2000
|
1900
|
1200
|
2200
|
2070
|
レールの継手で、レールエンドに溶接しボルト締めでレールを接続します。またレール補強用としても使われます。
キャタピラー駆動により直線駆動方式を採用しております。また、機械部及びチェン部保護の為、安全装置としてシャーピンハブを取り付けていますのでオーバーロードを完全に防ぎます。

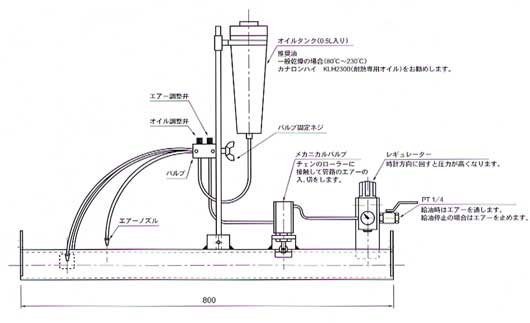

熱環境、腐蝕性雰囲気、減摩性粉塵中での各種コンベヤ給油に威力を発揮します。

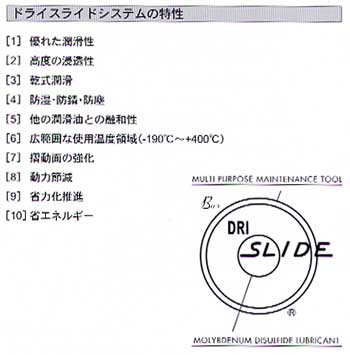

| ドライスライドシステムのメリット |
| ①駆動電流値の減少（実績比10～40%ダウン） |
| ②油の落下等がなくなり不良率が減少する。 |
③摩擦による金属音がなくなり装置の耐用年数が延長される。 |
| ④トロリー、チェンラインはクリーンになる。 |
| ⑤保全費用の削減 |
| 本給油装置は、その作動原理とシステムにより、日・米特許を得ております。 U.S.A PAT.3934600 JAPAN PAT 965006 |

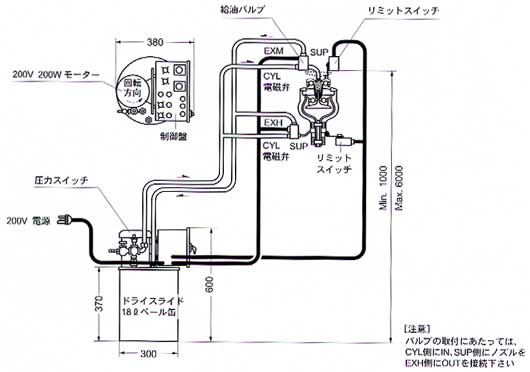

| システム概要 |
 |
| 本装備は、攪拌ユニット、制御ボックス、給油ヘッドより構成され、攪拌ユニットはタンク内のドライスライドを攪拌し、完全に均質化して、その背圧を利用して給油ヘッドではリミットスイッチが、チェンやベアリングを通過をキャッチし、制御ボックスに信号が送られます。 信号を受けた制御ボックスではパルスリレーにより通電時間をコントロールして電流を電磁弁に流し、その作動によって給油ノズルから微少量のドライスライドが注出されるしくみになっています。 |
| 機器の構成 |
|
| ●攪拌ユニット |
| 攪拌ユニットは、モーター（200V、300V、3相）・ポンプ・フロートスイッチ・圧力スイッチ・サービスバルブ等により構成されています。ドライスライドはポンプの作動による攪拌と同時に送油ヘッドに送られ又、リターンチューブによりタンク内に戻され、攪拌と循環を繰り返します。 |
| ●給油ヘッド |
| 標準として、１個又は２個のリミットスイッチが、給油点の検出のために装備され、ラインの必要個所に、一定量にコントロールされたドライスライドを電磁弁により給油します。 電磁弁には普通4～6本のノズルが設けられており、又1台の給油装置に6個程度の迄の電磁弁を取り付けることが出来ます。 |
| ●制御ボックス |
| 自動給油装置の全機能は、ボックス上面の操作パネルに設けられたスイッチ類により、コントロールされます。 |
| ドライスライド使用例 |
|
| 耐熱潤滑［松下電器産業（株） 洗濯機事業部］ 塗装用オーバーヘッドトロリーコンベヤー （全長：220m 乾燥炉の温度：220～230℃） ■使用前 定期的にトロリーベアリングを外し洗浄、グリース、再充填を行っていたが、グリースの熱硬化による回転不良は避ける事が出来ず金属音や振動が目立っていた。又、コンベヤーラインが油やグリースで汚れており製品の汚染に連なっていた。 ■使用後 1）保全費用が90%ダウン 2）製品の汚染率が1/3に減少 3）金属音や振動がなくなり、装置の耐用年度が数倍に延長出来る。 4）駆動モーターの電力消費量が20%節減。 5）トロリーラインがクリーンになった。 |
|
| 耐熱潤滑［スミリン合板工業（株）］ 合板乾燥オーブン （全長：77m×12本 炉内温度：100℃） ■使用前 合板の乾燥用オーブンはチェンに直接製品が触れるため、給油はされていない。この為、チェン、スプロケット、走行レールの摩擦が著しい。 ■使用後 1）機械の運転音が極端に静かになった。 2）チェンのシャクリが止まり、機械全体の振動がなくなった。 3）スプロケットの交換（従来は2ヶ月毎）が不要となった。 |

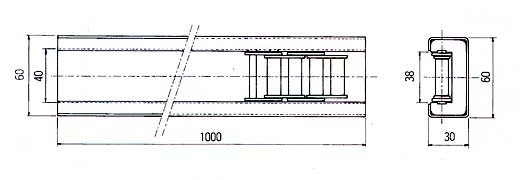

高速自転用樹脂製ガイドレール及び自転舞専用チェン
重量：0.2kg
重量：0.5kg
重量：0.6kg
重量：1.0kg
重量：1.0kg
重量：1.5kg
重量：1.4kg
重量：0.2kg
重量：0.4kg
重量：1.1kg
重量：3kg
デッドスペースを有効に使い
生産性の向上を図るZベヤー
Zベヤーはオーバーヘッドトロリーコンベヤーの一種で、中荷重の運搬搬送に最適なコンベヤーシステムです。
このコンベヤーは、ユニット式でどのような工場でも自由にレイアウトができ、また短期間に据付できます。
ZベヤーKZ-5型は、1ハンガー当たり荷重25kgの中量物の搬送に適しています。また2点吊りにより50kgまで可能です。チェンの最大使用張力500kgfのZ型フリーカーブチェンを使用しています。
| 特長 |
●ユニバーサル方式で自由なレイアウト
Zベヤーのチェンは、Z型フリーカーブチェンを使用しています。このチェンはユニバーサル方式ですから上下左右を立体的に、そして自由なレイアウトが可能です。工場内のデッドスペースを有効にまた空間の利用が最大限に出来ます。
●安全でかつスマートなレール
レールは
型でチェンを内蔵し、外観的にも優美でなおかつ防じん効果もあります。さらに、チェンが外にでてないための作業者が直接ふれることなく安全作業が出来ます。
●ラインの変更が簡単
各部が標準化されラインの延長、改造、移設が簡単です。
| 用途 |
軽・重電機メーカー、自動車メーカー、機械工作メーカー、農機具メーカー、陶磁器・瓦メーカー、食品メーカー、スチール家具メーカーなどの運搬、搬送、塗装、メッキ、組立等で活躍します。
| 仕様 |
|
||
チェンの最大使用張力
|
500kgf以内 | |
|
||
チェンの吊下げピッチ
|
150mmの倍率 | |
|
||
1ハンガー当たり荷重
|
25kg/MAX | |
|
||
2点吊り荷重
|
50kg/MAX | |
|
||
水平
|
曲率半径 | 600R、800R、1,000R |
|
||
| 屈曲半径 | 45°、90°、180° | |
|
||
昇降
|
曲率半径 | 600R、800R、1,000R |
|
||
| 屈曲半径 | 30°、45° | |
|
||
